Quelques vues de la construction de la grande CNC

Dimensions hors tout - 2m50 / 1m60 – utiles 2m / 1m

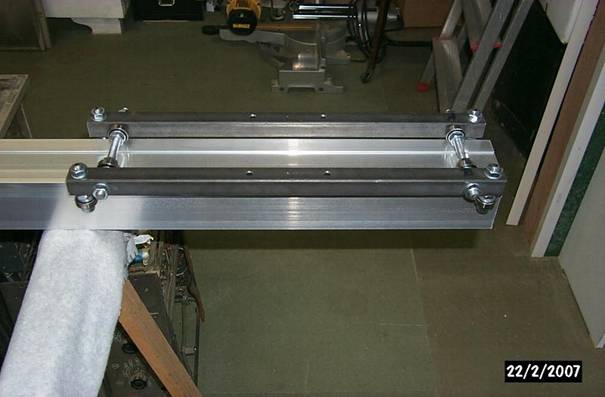

Photo 01 : Début de construction d’un chariot Y

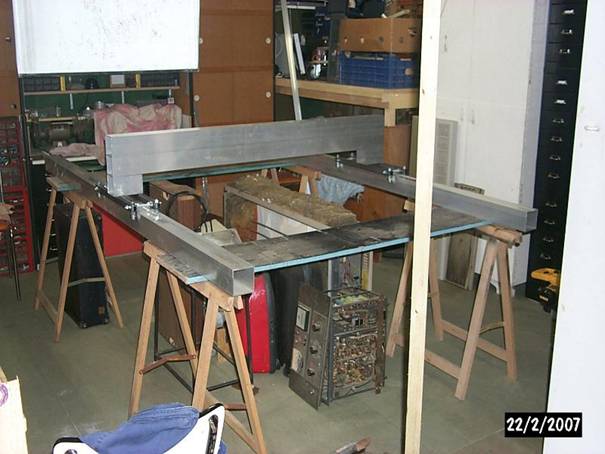

Photo 02 : Début de construction de la structure de la table

Photo 03 : Début de la construction du chariot X

Photo 04 : Vue d’un chariot Y et du chariot X

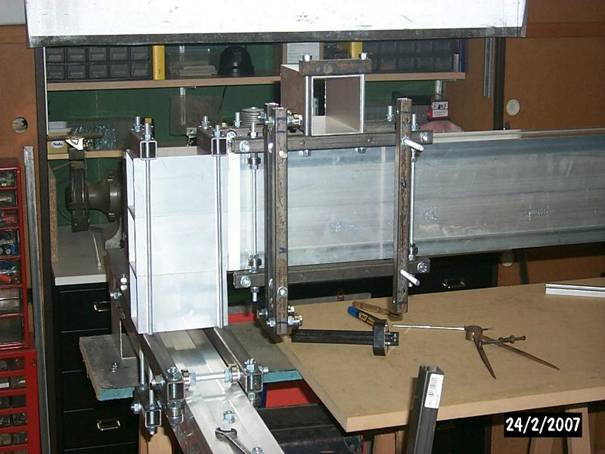

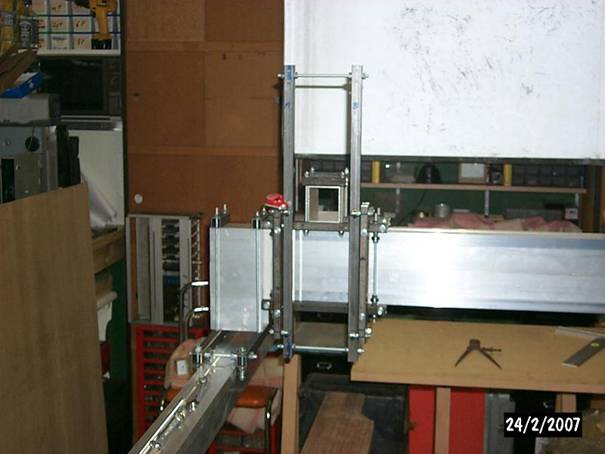

Photo 05 : Vue d’un chariot Y du chariot X et du chariot Z

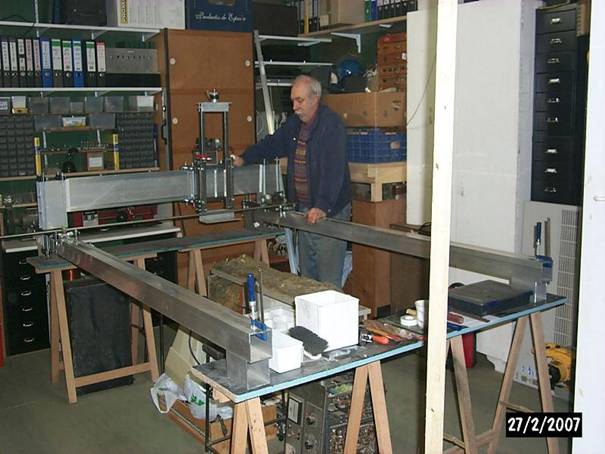

Photo 06 : Vue d’ensemble en court de réalisation

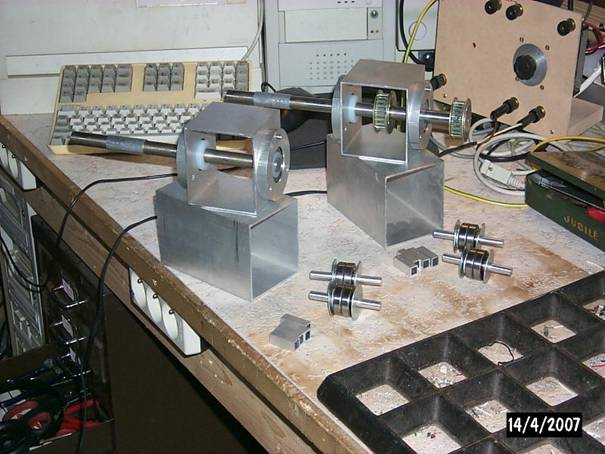

Photo 07 : Vue des deux paliers de la translation Y

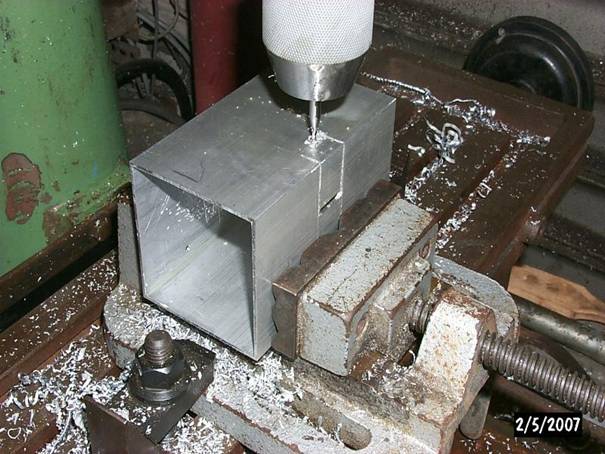

Photo 08 : Découpe du passage de la courroie de translation

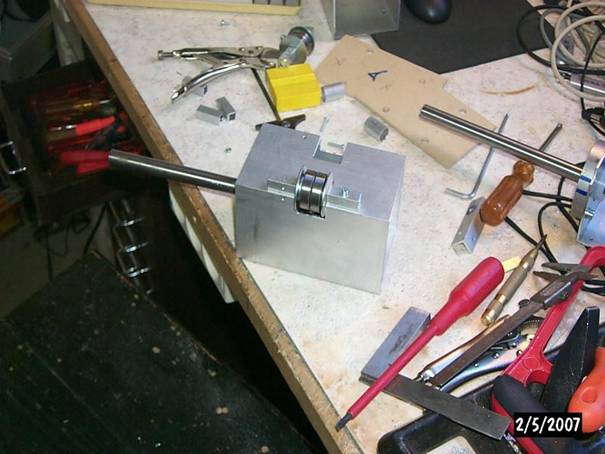

Photo 09 : Vue des roulements d’un guide de courroie

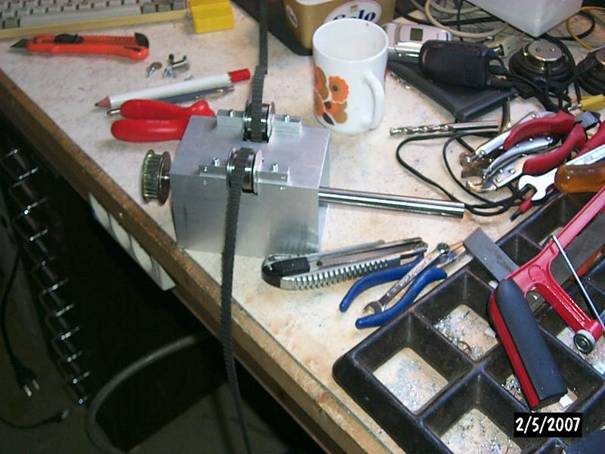

Photo 10 : Vue du montage d’un guide de courroie

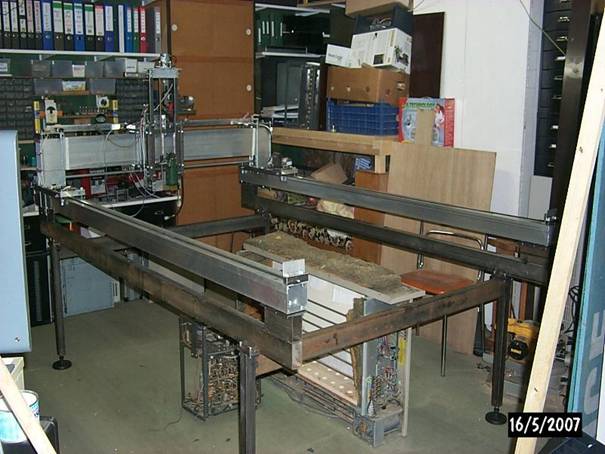

Photo 11 : Vue de la machine complète 1600 x 2500 mm

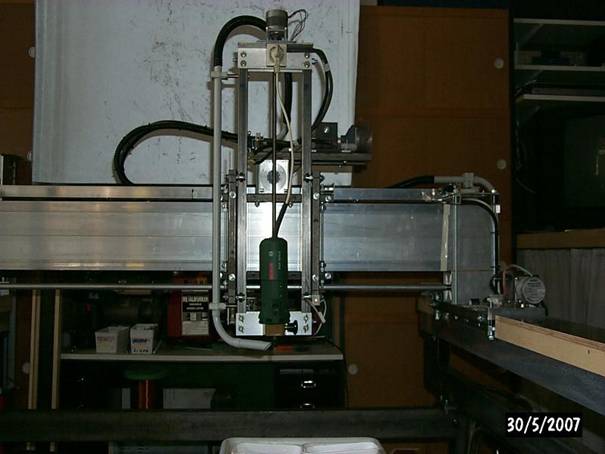

Photo 12 : Vue des axes X et Z
