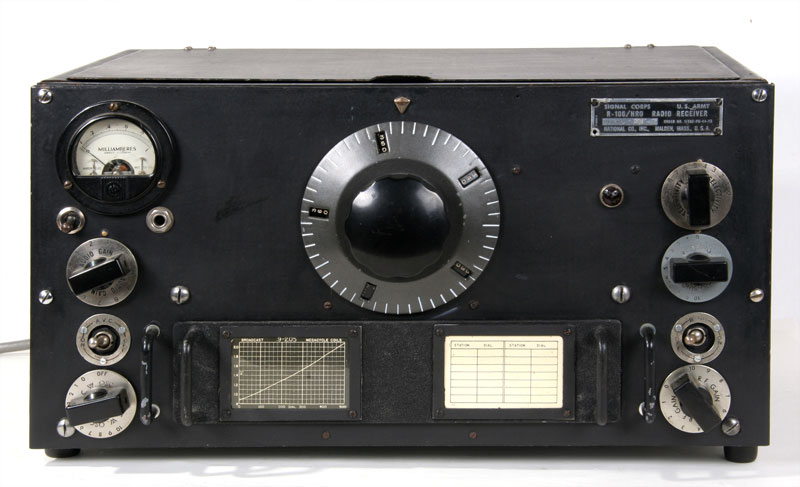

Le célèbre récepteur HRO – National d’origine

Ci – dessous quelques photos d’une épave d’un HRO – 5 récupéré sur le Web

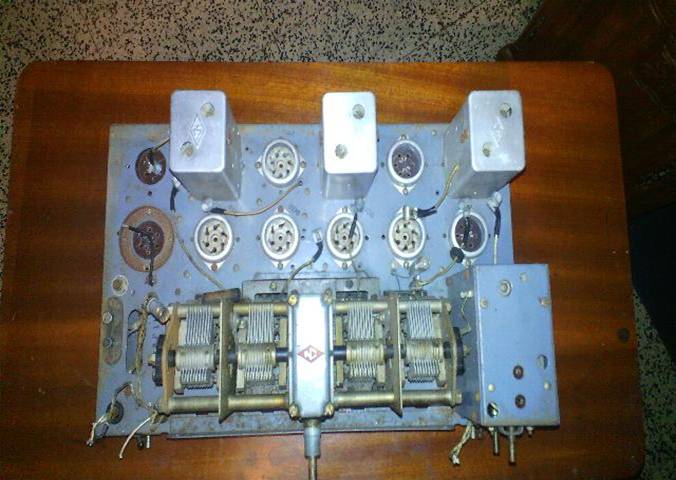

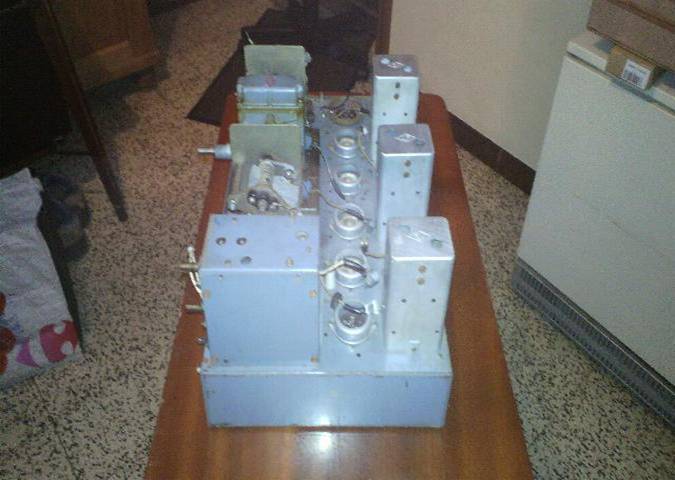

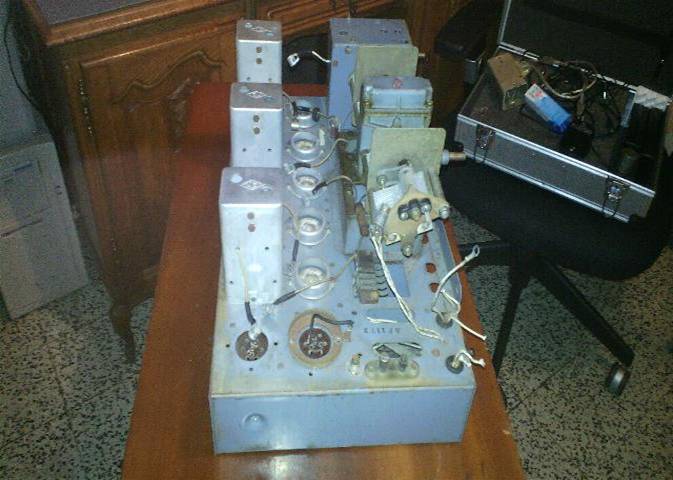

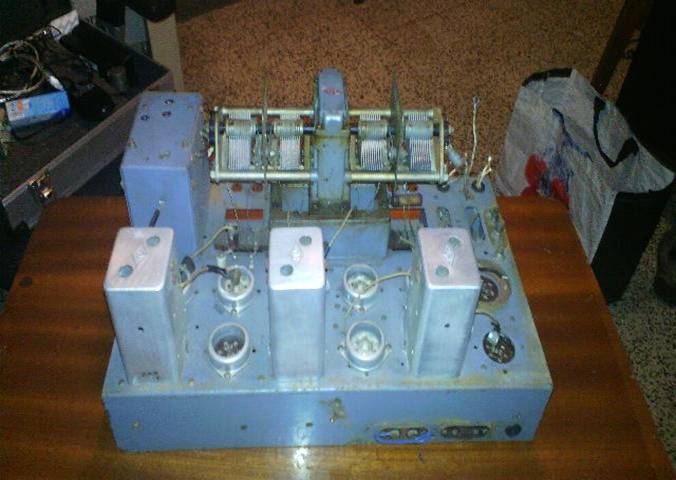

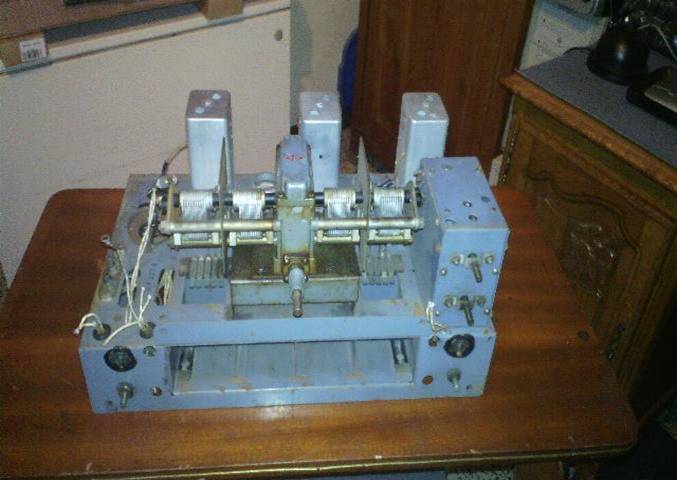

Photo 01 : Photo de l’appareil HRO dans l’état reçu

Photo 02 : Photo de l’appareil HRO dans l’état reçu

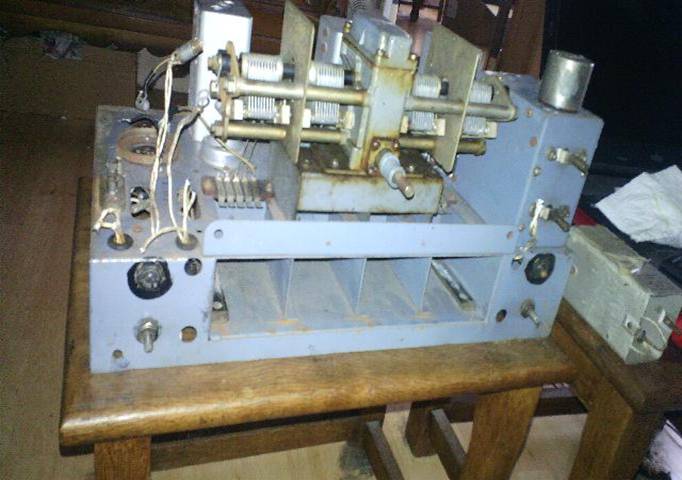

Photo 03 : Photo de l’appareil HRO dans l’état reçu

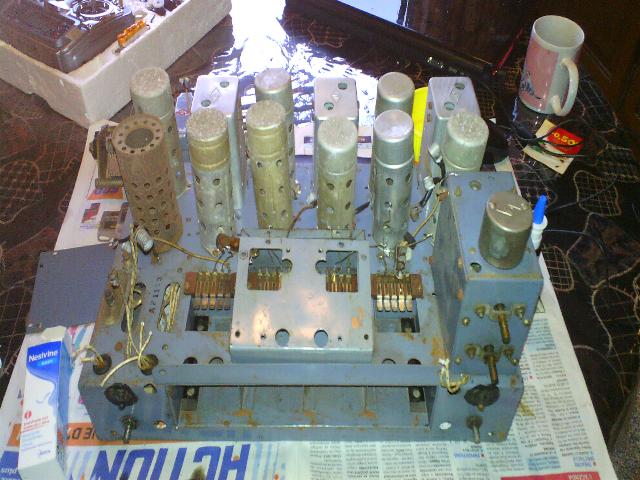

Photo 04 : Photo de l’appareil HRO dans l’état reçu

Photo 05 : Photo de l’appareil HRO dans l’état reçu

Photo 06 : Photo de l’appareil HRO dans l’état reçu

Photo 07 : Photo de l’appareil HRO dans l’état reçu

Photo 08 : Photo de l’appareil HRO dans l’état reçu

Photo 09 : Photo de l’appareil HRO dans l’état reçu

Photo 10 : Photo de l’appareil HRO dans l’état reçu

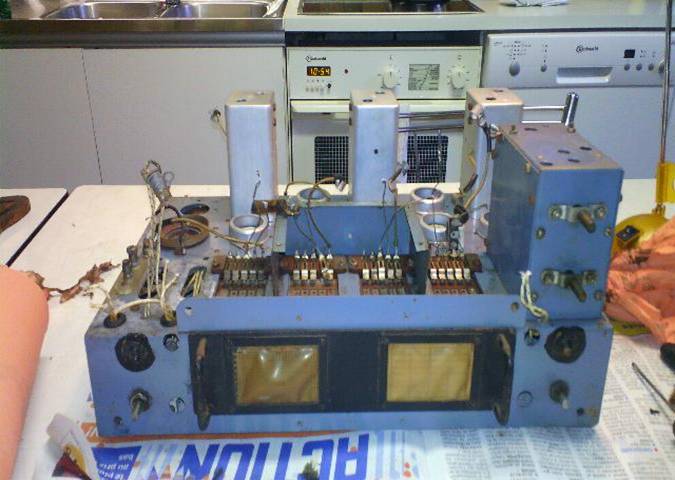

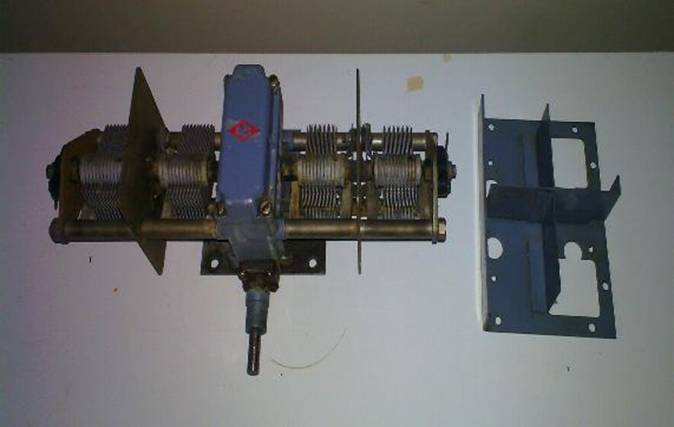

Photo 11 : Démontage du bloc des CV pour réparation des contacts

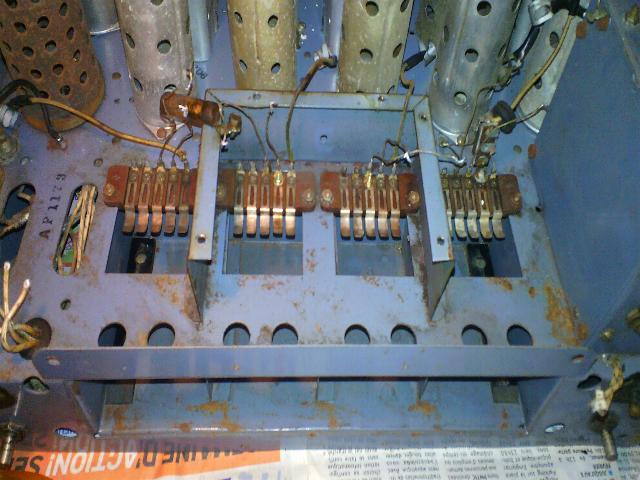

Photo 12 : Vues sur les deux contacts détériorés

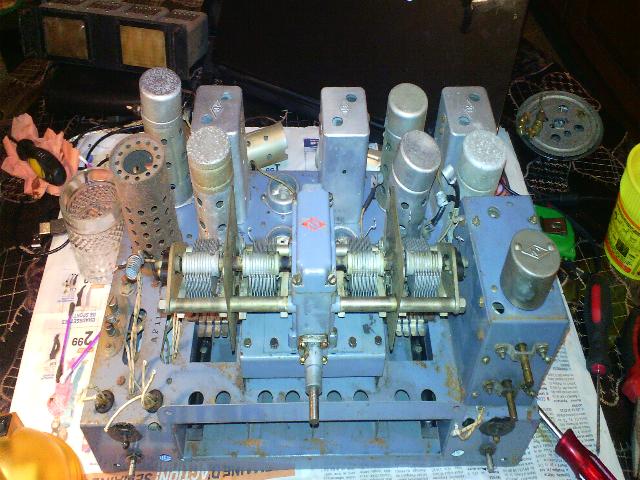

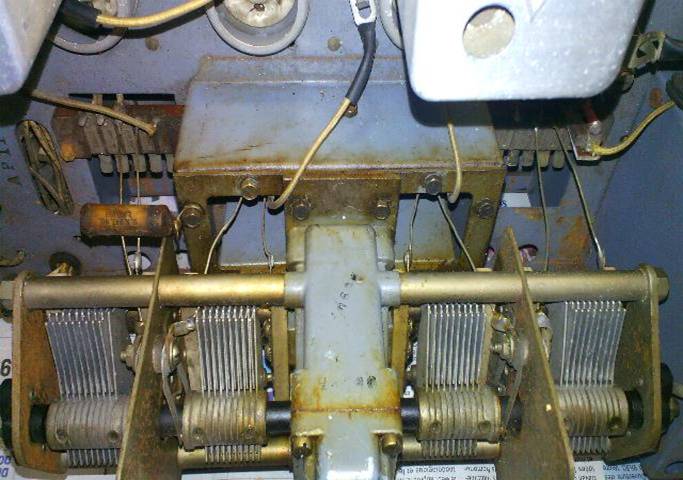

Photo 13 : Le bloc complet des condensateurs variables

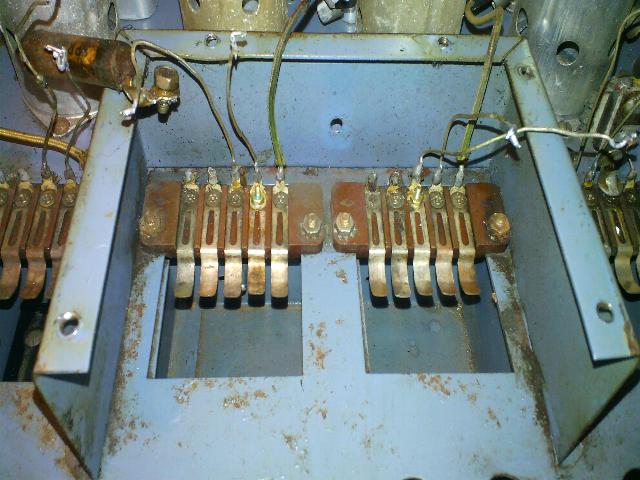

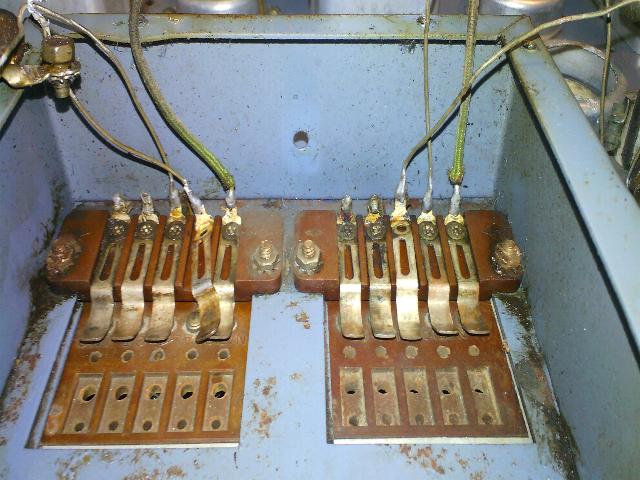

Photo 14 : Les contacts des tiroirs des bobinages

Photo 15 : Les contacts des tiroirs de bobinages restaurés

Photo 16 : L’ensemble des contacts des tiroirs de bobinages

Photo 17 : Maintenant je remonte le tout comme à l’origine

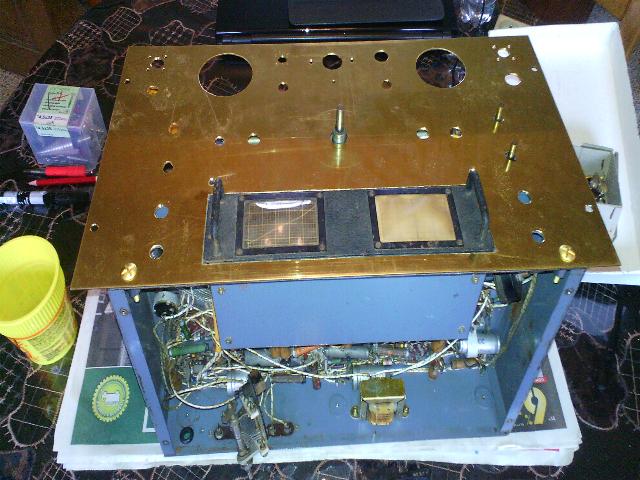

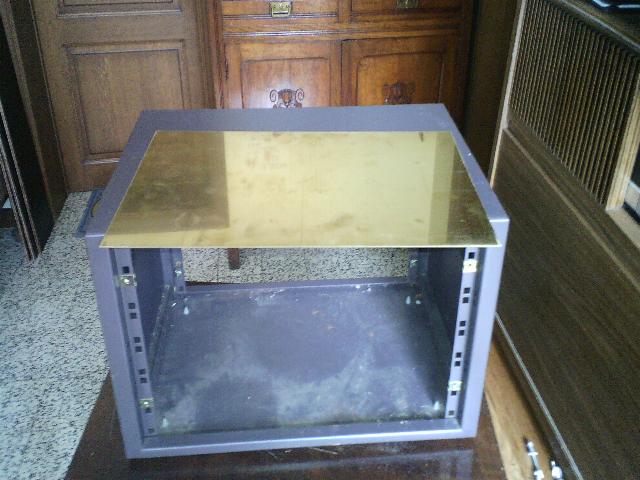

Photo 18 : Voilci le nouveau boitier métallique gris et la face avant en Laiton de 2mm

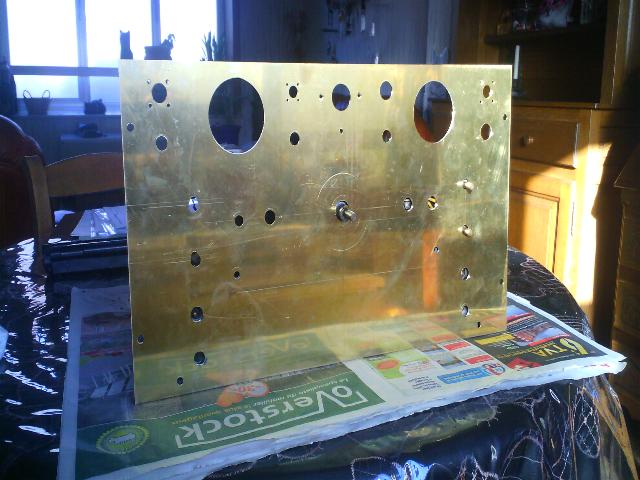

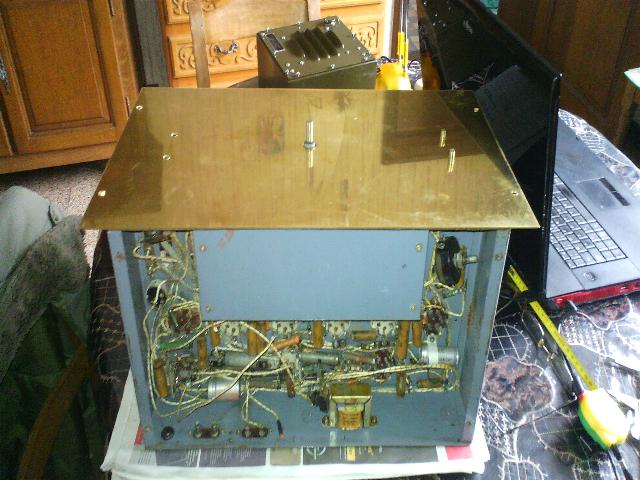

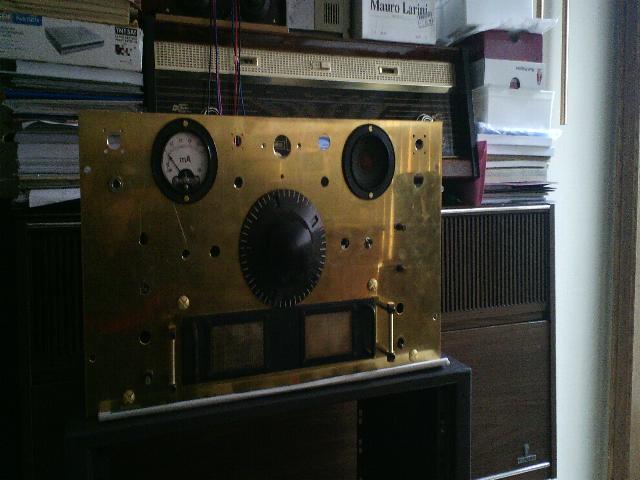

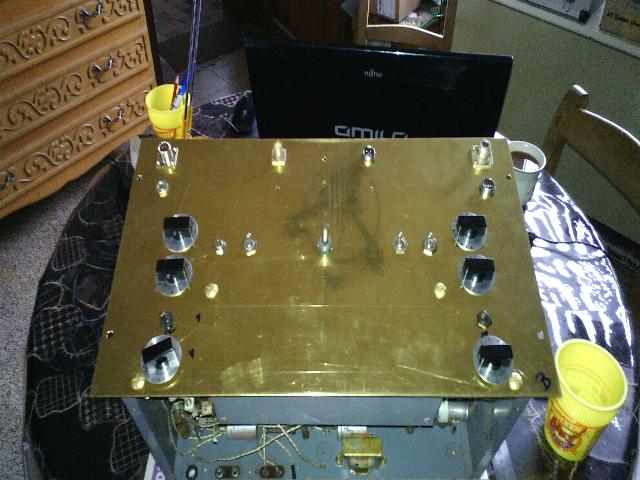

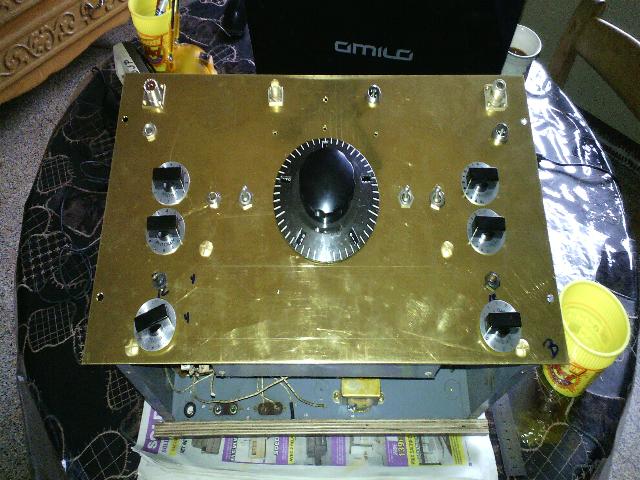

Photo 19 : Premier perçage pour bien positionner la face avant

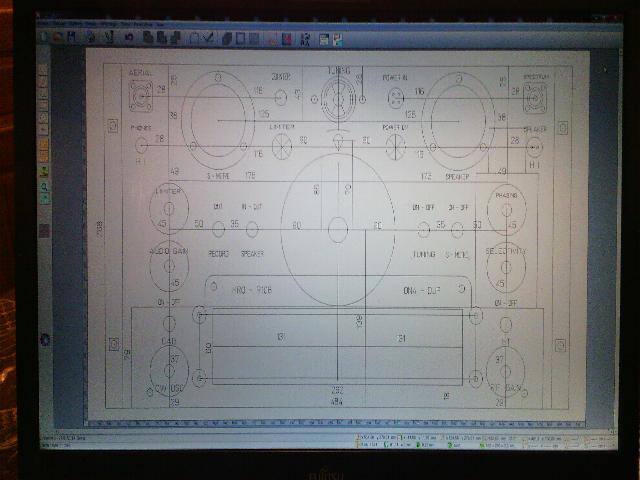

Photo 20 : Un petit plan détaillé pour se donner une idée du résultat

Photo 21 : Et voila ça avance très bien

Photo 22 : Et voila ça avance très bien même très bien

Photo 23 : Ici le trou pour le galvanomètre et celui du petit HP

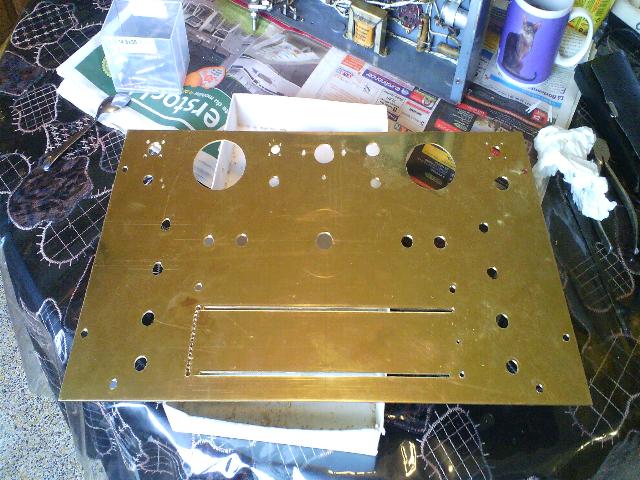

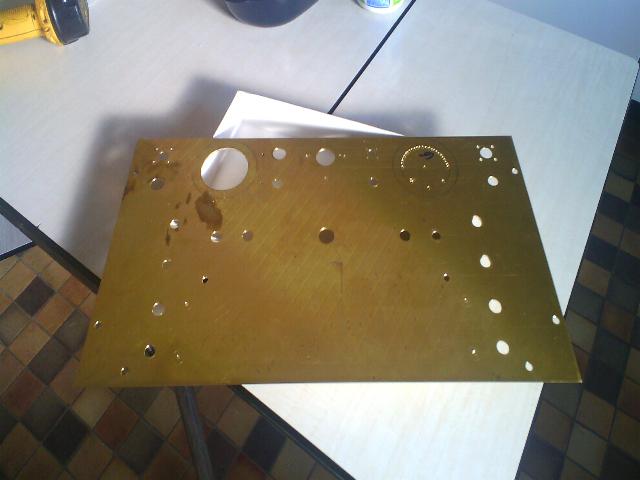

Photo 24 : Encore une bonne chose de faite

Photo 25 : Au tour de la découpe de l’ouverture des tiroirs de bobines

Photo 26 : L’ouverture c’est fait et un des tiroirs entre juste à l’intérieur

Photo 27 : Réalisation des pièces de fixation du petit Haut Parleur

Photo 28 : Le petit haut parleur est à son emplacement

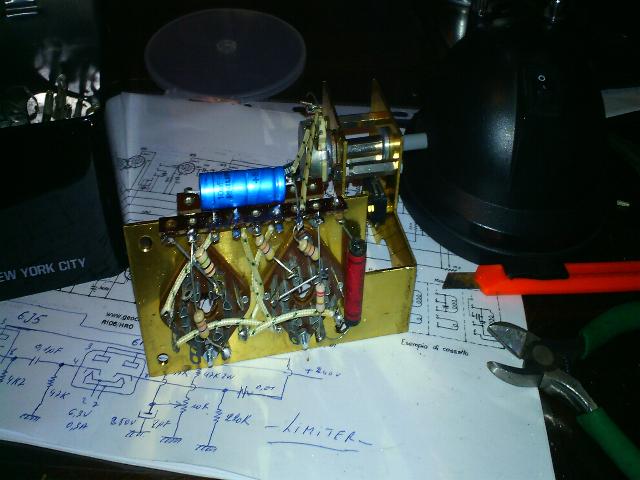

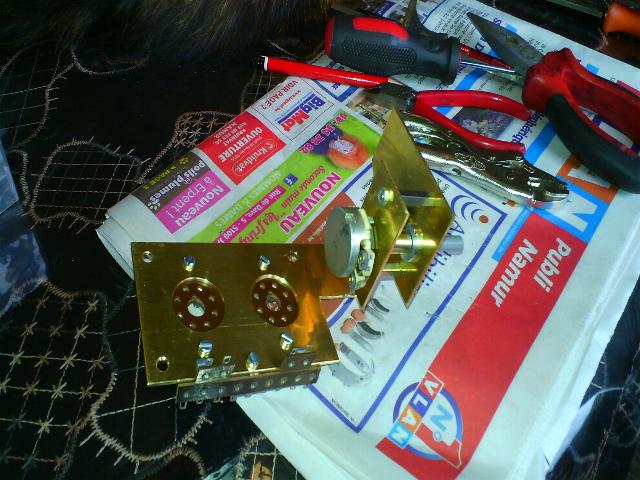

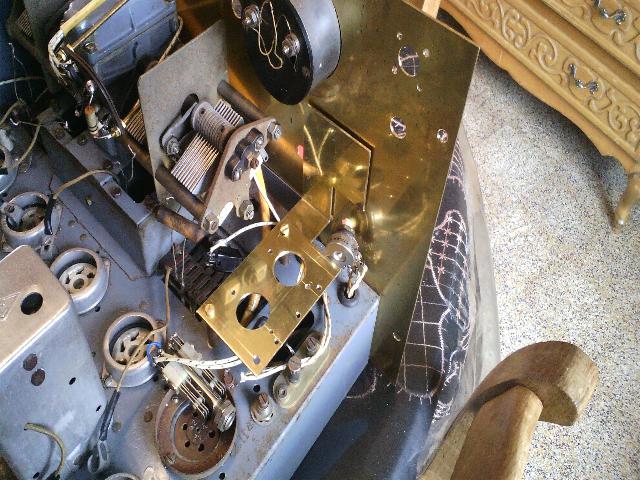

Photo 29 : Le support en laiton pour le circuit limiteur de bruit

Photo 30 : Les sockets des tubes sont placés sur le support

Photo 31 : L’assemblage et le câblage sont réalisés

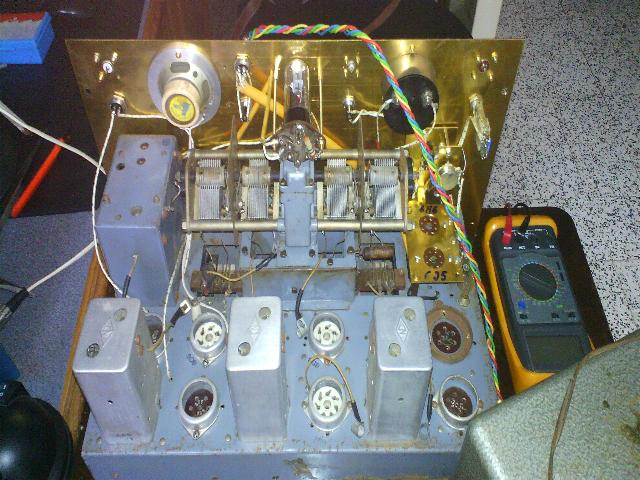

Photo 32 : Vue du dessus le circuit limiteur est à gauche

Photo 33: Vue de l’arrière le circuit limiteur est à droite

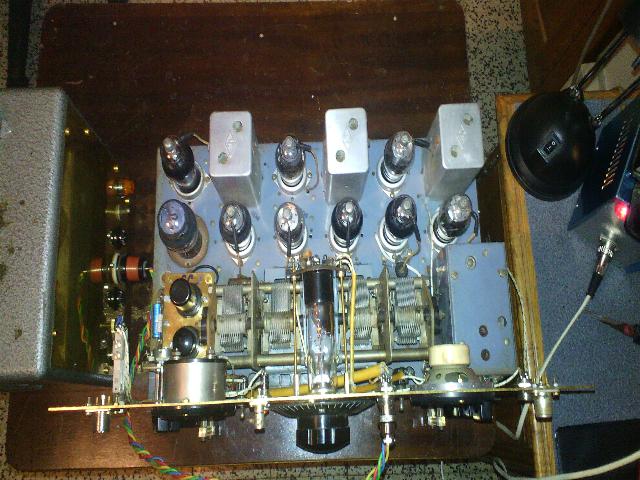

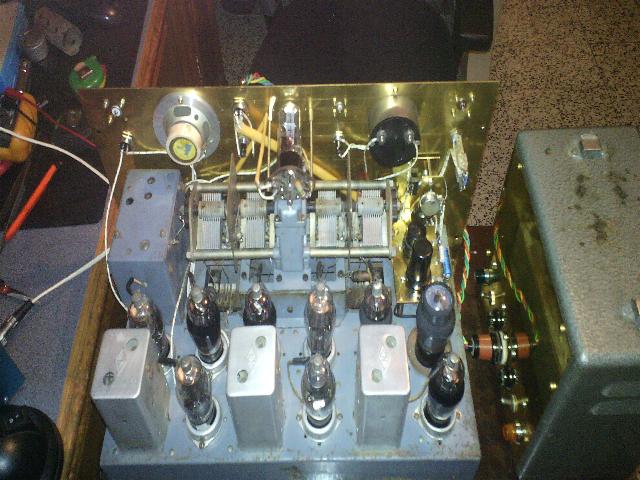

Photo 34: Vue générale du dessus du HRO 5 modifié

Photo 35: Vue générale de l’arrière du HRO 5 modifié

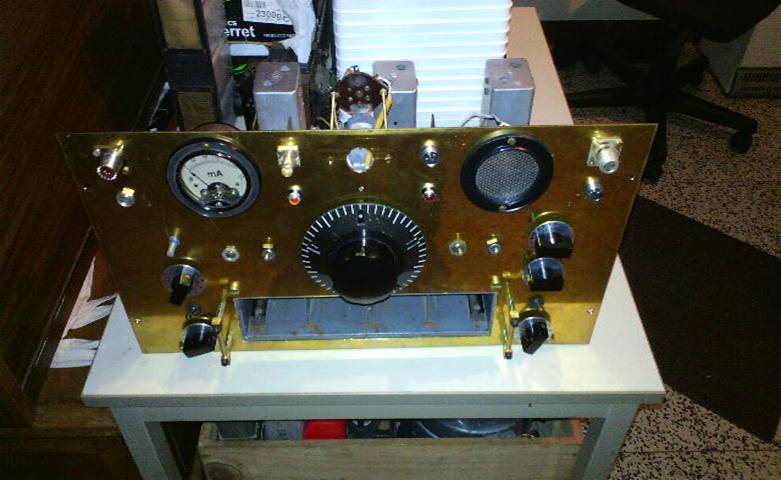

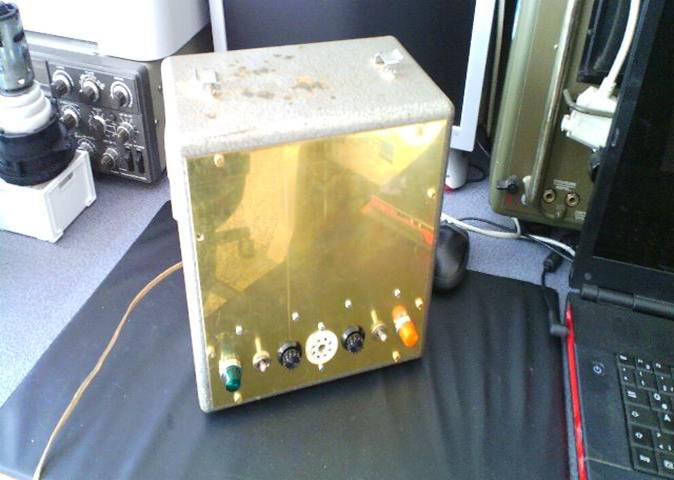

Photo 36: Vue générale de l’avant du HRO 5 modifié

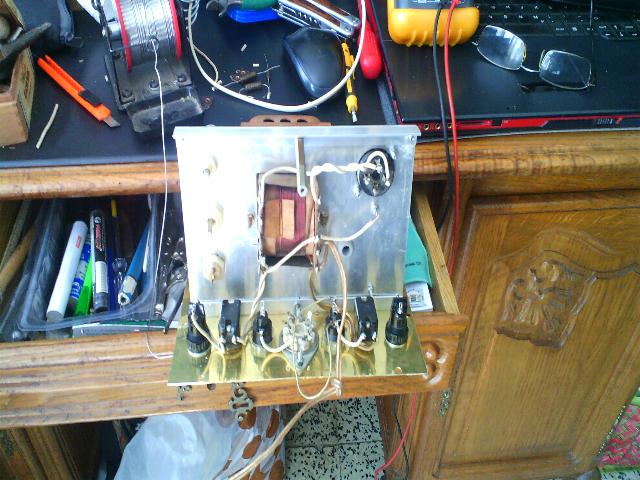

Photo 37 : Maintenant je passe à l’alimentation du HRO 5

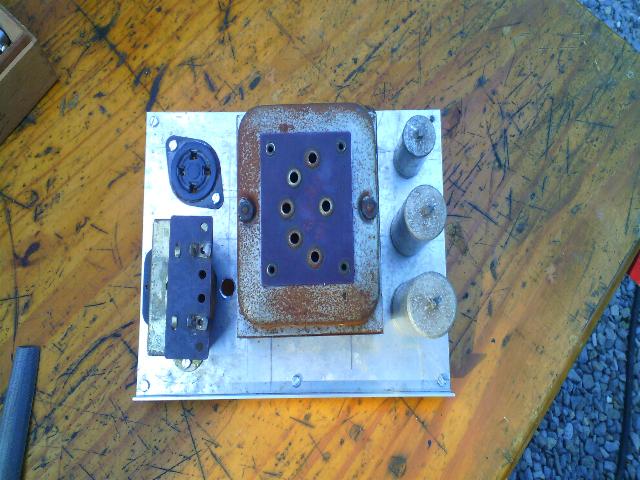

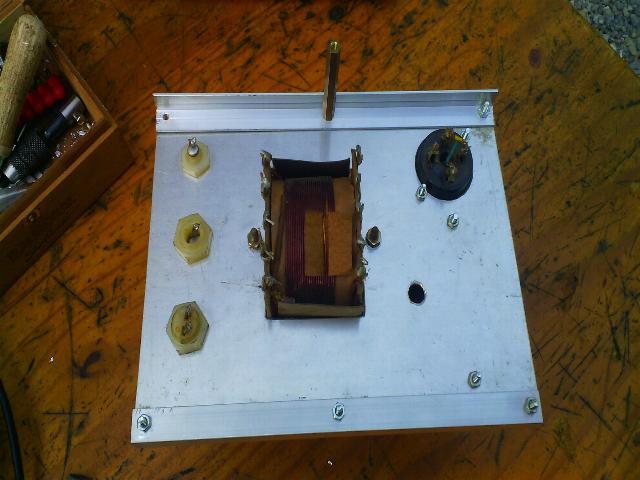

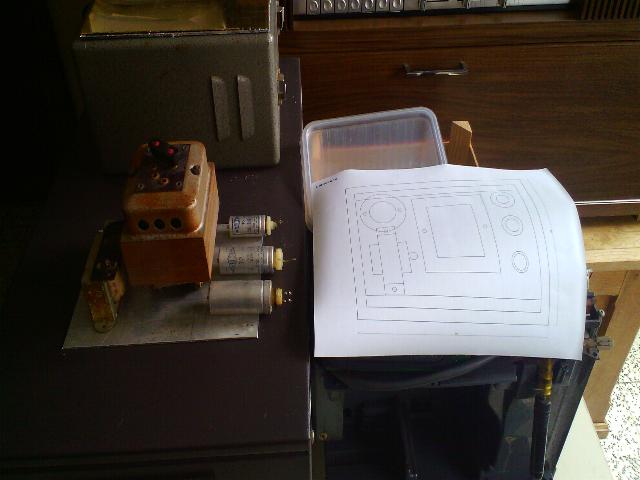

Photo 38 : Disposition des éléments de l’alimentation du HRO 5 sur le chassis

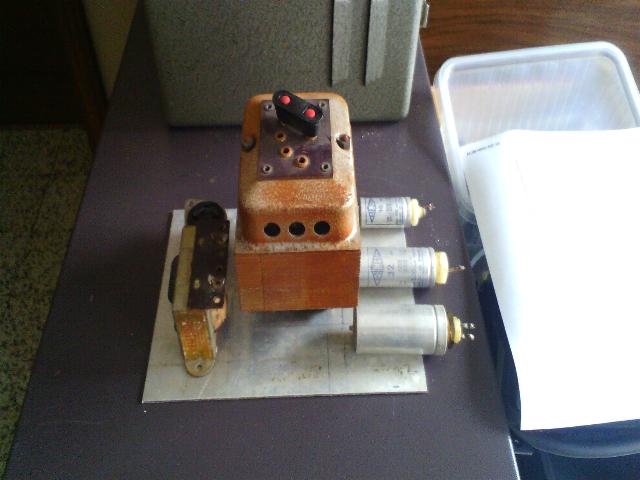

Photo 39 : Disposition des éléments de l’alimentation du HRO 5 dans un boitier

Photo 40 : Disposition des éléments de l’alimentation du HRO 5 sur le chassis

Photo 41 : Montage des éléments de l’alimentation du HRO 5 en dessous

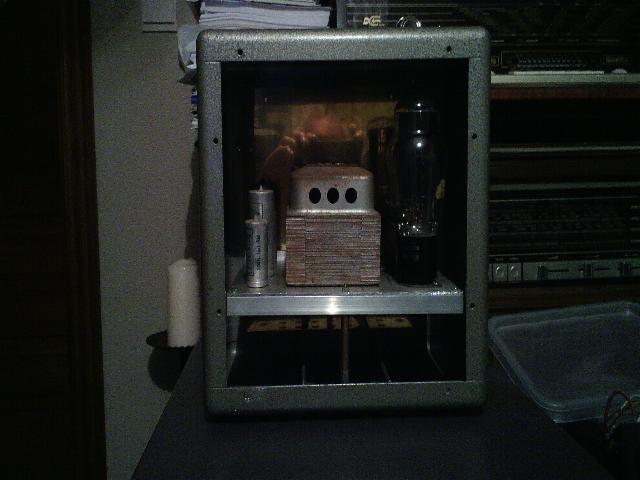

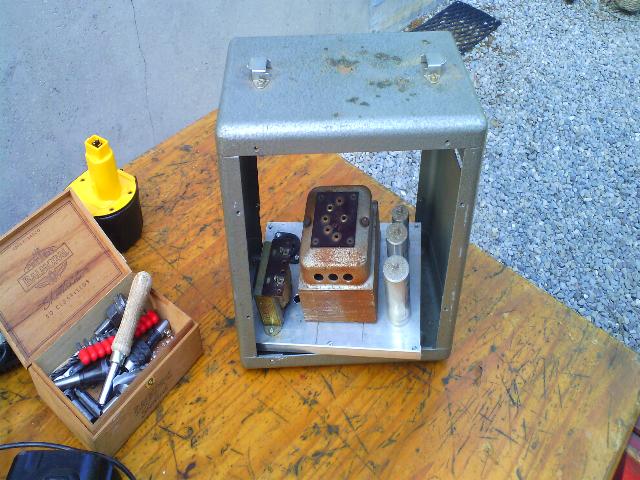

Photo 42 : Vue intérieure du boitier de l’alimentation du HRO 5

Photo 43 : Câblage à l’ancienne de l’alimentation du HRO 5

Photo 44 : L’Alimentation du HRO 5 terminée et en ordre de marche

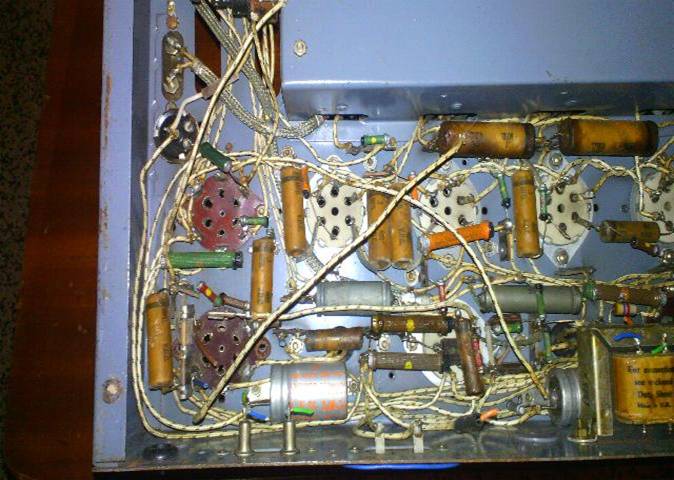

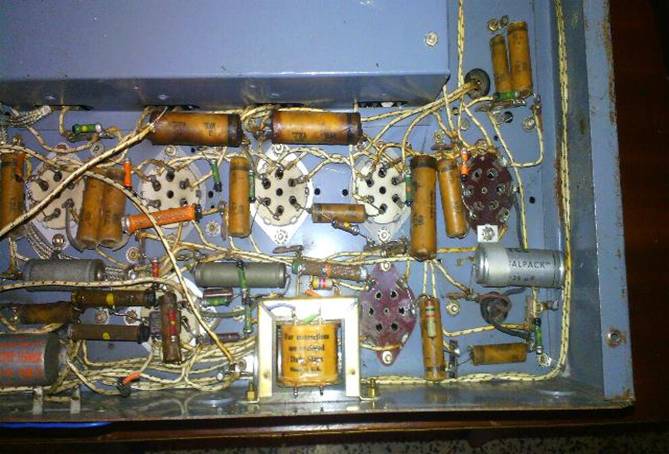

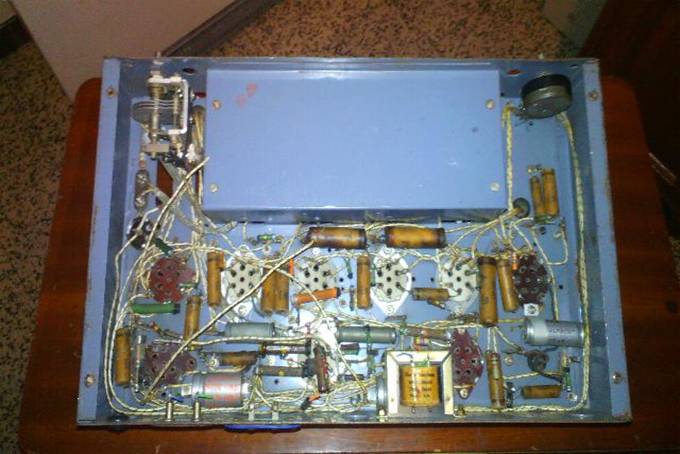

Photo 45 : Le dessous du châssis du HRO 5 câblé

Photo 46 : La face avant terminée ont distingue l’œil magique au centre

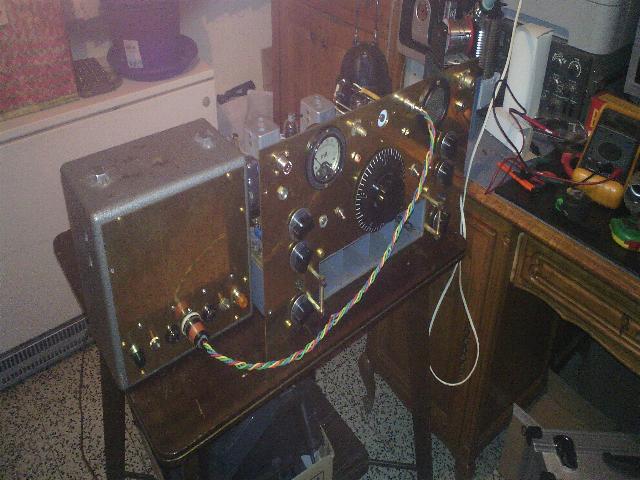

Photo 47 : L’appareil terminé dans son nouveau boitier

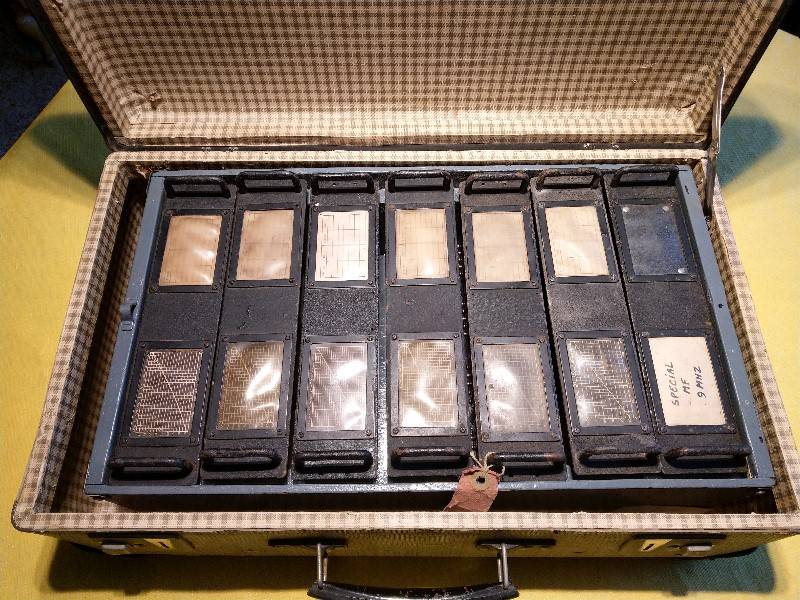

Photo 48 : L’ensemble complet des tiroirs dans le coffret gris d’origine

Protégé dans une vieille valise de voyage
